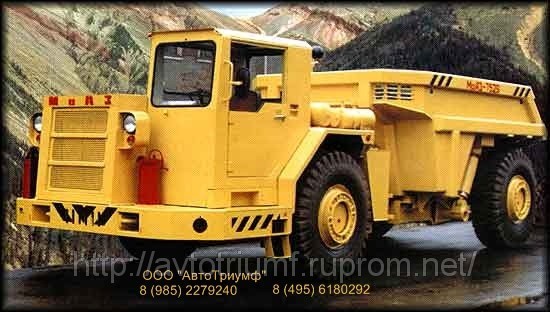

МоАЗ7529l
Uran Open user info Open user photogallery



Created: 13.02.11 15:37
Original: 550x312
Rating: 0 Guests can not rate photos
Я думаю, что это: Scrolls.multiLike:)

view mode: linear threads
Total disscussion threads: 1 Pages: 1
«« « 1 » »»

Disscuss disabled.
Uran Open user info Open user photogallery
13-02-11 @ 15:43
Re: МоАЗ7529l
copy link to clipboard
Самосвал МоАЗ (МоАЗ-7529) шахтный предназначен для работ в шахтах, тоннелях и других стесненных условиях. В его конструкции применены отработанные на подземных машинах, на самосвалах и другой технике МоАЗ следующие конструктивные решения: двигатель ЯМЗ-238БН пониженной токсичности с двухступенчатой системой очистки выхлопных газов; шарнирно-сочлененная в двух плоскостях рама; гидроруль рабочим объемом 2000 куб. см/об. ; два ведущих моста на шинах 18.00-25»; многодисковые рабочие тормоза, охлаждаемые маслом; шестиступенчатая гидромеханическая коробка передач. Подвеска переднего моста МоАЗ-7529 — на качающейся в продольной плоскости балке, задний мост крепится жестко. Применение полноприводной схемы трансмиссии позволяет груженому шахтному самосвалу преодолевать подъемы до 15 град., а значит, обеспечивать экономичную технологию подземной проходки (с вывозом руды на поверхность). Наличие дублирующих органов управления обеспечивает возможность работы самосвала по «челночной схеме». Загрузка кузова самосвала шахтного МоАЗ-7529 осуществляется погрузочными машинами непрерывного действия типа ПНБ, фронтальными погрузчиками.
Техническая характеристика
Показатели производительности:
Грузоподъемность, кг………………………………………………………………………………………………… 22000
Масса снаряженного самосвала, кг…………………………………………………. ……………………… 24000
Вместимость кузова, м3
геометрическая ……………………………………………………………………………………. 12.5±3%
номинальная ………………………………………………………………………………………… 14,5±3%
Максимальная скорость движения, км/ч:
снаряженной массой ……. ………………………………………………………………………… 40 полной массой ……………………………………………………………………………………… 20
Двигатель ………………………………………………………………………………………… ЯМЗ 238 БН
Мощность двигателя при 2100 мин-1, кВт/л. с. …………………………………………………… 190 / 260
Система очистки отработавших газов: двухступенчатая с каталитическим и жидкостным нейтрализаторами.
Коробка передач ………………………………………………………………… гидромеханическая, БелАЗ
Количество передач:
вперед ………………………………………………………………………………………………………… 6
назад ……………………………………………………………………………………………………………… 1
Колесная формула ……………………………………………………………………………………………………………. 4х4
Шины, дюйм …………………………………………………………………………………………. 18.00х25
Рулевое управление:
гидравлическое, осуществляет поворот шарнирно-сочлененных полурам двумя гидроцилиндрами двухстороннего действия.
Угол поворота, град ……………………………………………………………………………………………………. ± 42
Наибольший угол подъема, преодолеваемый самосвалом
с полной массой на сухом и твердом грунте, град. …………………………………………………… 18
Тормозная система:
рабочие тормоза — охлаждаемые многодисковые в масляной ванне, привод дисковых тормозов — пневмогидравлический двухконтурный, стояночная и резервная тормозные системы барабанного типа с разжимными колодками.
Рама:
шарнирно-сочлененная, обеспечивает качание тягача относительно полуприцепа в вертикальной плоскости, град ……………………………………………………………………………… ±15
Время подъема кузова, не более, с. …………………………………………………………………… 10
Время опускания кузова, не более, с. …………………………………………………………………. 16
Напряжение в сети электрооборудования, В …………………………………………………………. 24
